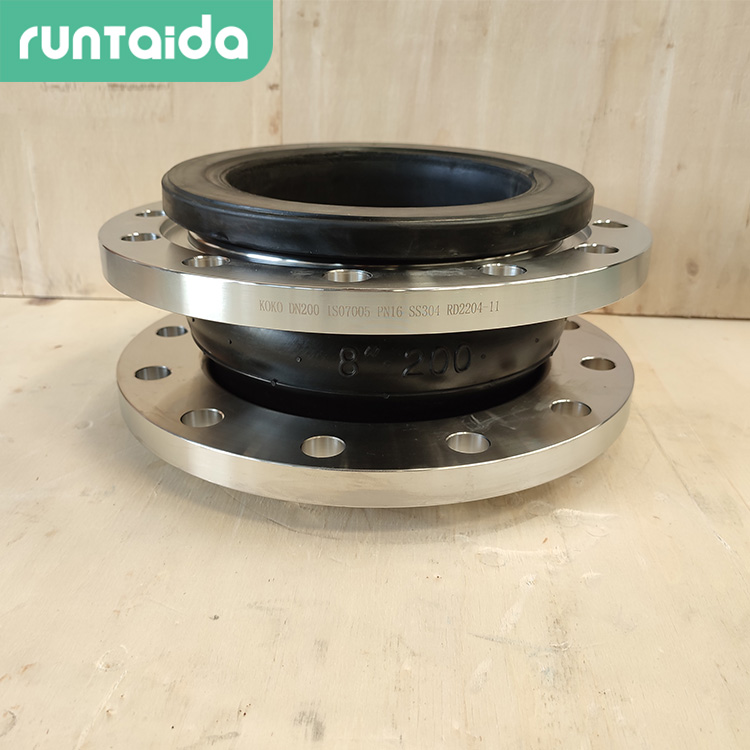

润泰达-DN200单球体橡胶柔性接头 可曲挠橡胶膨胀接头
橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、可曲绕橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。
橡胶接头又可称为:可曲挠橡胶接头、橡胶软连接、软接头、柔性橡胶接头、橡胶膨胀节、避震喉、减震器等,是一高弹性、高气密性、耐介质和耐气候性的管道连接件。
橡胶接头一般由内胶层、织物增强层(增强层有多层刮胶锦纶帘子布)、中胶层、外胶层、端部加固金属环或钢丝圈,经高温、高压硫化成型后,与金属法兰或平行接头松套组合而成的复合橡胶管。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点,可降低管道的振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用。
根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。
1.按使用性能分为通用、特种、耐热三大类。
通用类:适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。
特种类:适用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类:适用于输送温度高于80℃的水
2.按结构形式分为单球体、双球体、三球体、弯头球体,,风压盘管体等。每种形式又可分同心等径、同心异径、偏心异径三类。
3.按外形分为:
同心同径、同心异径、偏心异径。
同心偏径橡胶接头
3.按产品与管路的连接形式可分为法兰连接、螺纹连接和卡箍连接、螺纹管法兰连接等。
橡胶接头的技术标准 项目 型号 JGD-1 JGD-2 JGD-3 工作压力 MPa( kgf/cm 2 ) 1.010 ) 1.6 ( 16 ) 2.5 ( 25 ) 爆破压力 MPa( kgf/cm 2 ) 2.0 ( 20 ) 3.0 ( 30 ) 4.5 ( 45 ) 真空度 KPa(mm/Hg) 53.3 ( 400 ) 86.7 ( 650 ) 100 ( 750 ) 适用温度 ℃ -15 ℃ ~ 115 ℃ 特殊可达 -30 ℃ ~ 250 ℃ 适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等。
橡胶接头的技术标准
项目
型号
JGD-1
JGD-2
JGD-3
工作压力 MPa( kgf/cm 2 )
1.010 )
1.6 ( 16 )
2.5 ( 25 )
爆破压力 MPa( kgf/cm 2 )
2.0 ( 20 )
3.0 ( 30 )
4.5 ( 45 )
真空度 KPa(mm/Hg)
53.3 ( 400 )
86.7 ( 650 )
100 ( 750 )
适用温度 ℃
-15 ℃ ~ 115 ℃ 特殊可达 -30 ℃ ~ 250 ℃
适用介质
空气、压缩空气、水、海水、热水、油、酸、碱等。
橡胶接头的规格参数
公称通径
DN(mm)
长度L
(mm)
轴向压缩
轴向拉伸
横向位移
偏向角度
32
95
8
4
15°
40
5
50
105
65
115
12
6
10
80
135
100
150
18
125
165
180
200
210
25
14
15
250
230
300
245
350
255
400
12°
450
22
500
16
600
260
700
800
900
10°
1000
1200
26
24
1400
28
20
1600
35
30
1800
2000
550
安装说明:
1、橡胶软接头在安装时严禁超位移极限安装。
2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止工作时受压拉脱。
3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。
4、安装螺栓要对称逐步加压拧紧,以防局部泄露。
5、安装时应远离热源,严禁使用不符合本产品要求的介质。
